Како може напред кривиот центрифугален вентилатор да ја реши вентилацијата со голем проток на воздух без да го претвори вашиот објект во проблем со бучава?

- АПСТРАКТ -

Апстракт на член

Ако некогаш сте го надградиле системот за вентилација и сте завршиле со „повеќе воздух, повеќе поплаки и повеќе сметки за енергија“, не сте сами. АНапред заоблен центрифугален вентилаторчесто се избира затоа што може да придвижи многу воздух во компактен отпечаток - одлично за единици за ракување со воздух, општа вентилација и спакувани системи. Но, многу купувачи наидуваат на истите болки: вентилаторот звучи погласно од очекуваното, моторот работи жешко, протокот на воздух се движи по неколку месеци или системот се однесува поинаку откако филтрите се вчитаат.

Овој водич го разложува проблемот на одлуки кои всушност се важни: како да ја големината за вашата вистинска работна точка, како да избегнете преоптоварување, што реално значи „тивко“ и кои детали да му ги дадете на вашиот добавувач за да добиете љубител кој ќе настапува на терен - не само на хартија. Ќе добиете и листа за проверка, табела за решавање проблеми и ЧПП погодни за купувачите.

- ДИРЕКТОР -

Содржина

Преглед на прв поглед
Каков е центрифугалниот вентилатор напред (и каде одговара)
Вообичаени точки на болка кај клиентите и што ги предизвикува
Список за проверка за избор за купувачите
Основи на големината: проток на воздух, притисок и зошто „доволно блиску“ не успева
Контрола на бучава која работи во реални инсталации
Планирање на сигурност и одржување
Што да испратите добавувач за да го добиете вистинскиот вентилатор
Најчесто поставувани прашања
Заклучок и следен чекор

- РЕГИСТРИРАЈ -

Преглед на прв поглед

Во оваа статија, ќе заминете со:

Едноставно-англиско објаснување за тоа што аНапред заоблен центрифугален вентилаторго прави најдобро - и она што го прави лошо.
Табела со точки на болка која ги поврзува симптомите (шум, високи засилувачи, нестабилен проток на воздух) со веројатните причини и поправки.
Практична листа за проверка на селекција што можете да ја копирате во вашата RFQ или внатрешна спецификација.
Упатство за големината до вашата вистинска работна точка за да избегнете преоптоварување и потрошена енергија.
Потези за намалување на бучавата кои не се потпираат на „само додајте изолација“ како единствен одговор.
Список за предавање на добавувачи за да можете да добивате точни цитати и помалку ревизии напред-назад.

- ДЕЛ 1 -

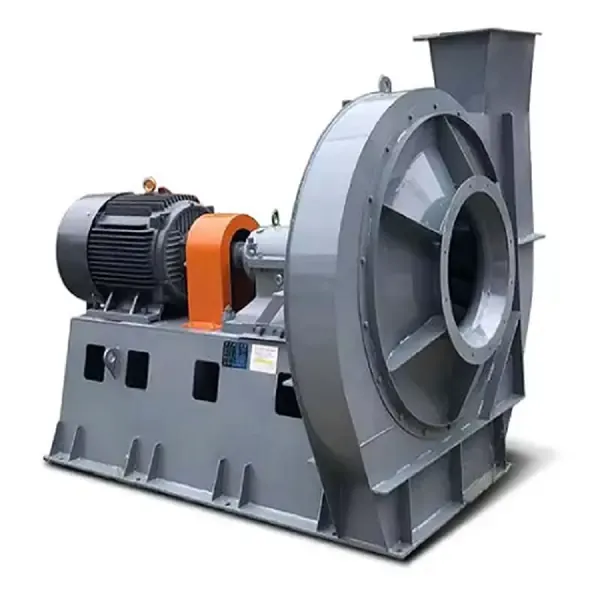

Што е напред заоблен центрифугален вентилатор (и каде одговара)

Заоблен центрифугален вентилатор нанапред користи работно коло со многу мали ножеви кои „кривуваат напред“ во насока на ротација. Таа форма на сечилото има тенденција да произведувависок проток на воздух при релативно низок до среден статички притисок, токму затоа го гледате во компактна HVAC опрема, единици за управување со воздух, општа вентилација на зградите и индустриска вентилација на чист воздух каде што просторот е ограничен.

Замена е тоа што заоблените дизајни нанапред може да бидат помалку простливи кога се менува притисокот на системот. Во многу апликации, како што протокот на воздух се зголемува, потребната моќност исто така може брзо да се зголеми. Тоа значи дека „истиот вентилатор“ може да се однесува многу различно во зависност од загубите на каналот, оптоварувањето на филтерот, позиција на амортизерите и колку добро се дизајнирани премините на влез/излез.

Ако вашата апликација е главно за непречено движење на големи количини на воздух - без потреба од многу висок притисок - aНапред заоблен центрифугален вентилаторчесто е силно одговара. Ако вашата апликација има потреба од постојано висок статички притисок, абразивна прашина или сурова хемиска изложеност, ќе сакате да бидете дополнително внимателни со изборот на материјалот, мерките за заштита и должноста.

- ДЕЛ 2 -

Вообичаени точки на болка кај клиентите и што ги предизвикува

Повеќето „разочарувања на навивачите“ не се поради тоа што технологијата е лоша - тие се случуваат затоа што фан е избран врз основа на погрешни претпоставки. Подолу се дадени точките на болка кои купувачите ги споменуваат најчесто, плус типичната основна причина.

Точка на болка што ја чувствувате	Што е обично зад него	Поправете што всушност помага
„Погласно е отколку што е предложено во листот со податоци“.	Воздушни турбуленции од лошите премини на влезот/излезот, вибрациите од проблемите со усогласувањето/рамнотежата или работењето далеку од регионот со најдобра ефикасност.	Подобрете ги условите за влез (право, влезен конус), додајте флексибилни конектори, користете изолација од вибрации и големината поблиску до работната точка.
„Станувањата на моторот / засилувачите работат високо“.	Ризик од преоптоварување од работа со поголем проток на воздух од очекуваното, неправилна димензија на моторот или промени во отпорноста на системот.	Потврдете ја кривата на системот, поставете безбеден опсег на работа, земете ги предвид ограничувањата за контрола на брзината и големината на моторот со маргина за реални услови.
„Протокот на воздух паѓа по неколку месеци“.	Оптоварување на филтерот, нечистотија на работното коло (маст/прашина), лизгање на ременот или повлекување на амортизерите.	Планирајте интервали за одржување, додајте порти за проверка, користете соодветна филтрација и проверете го затегнатоста/порамнувањето на погонот.
„Трошоците за енергија се зголемуваат“.	Неконтролирано пригушување (амортизери), вентилаторот што работи побрзо отколку што е потребно, протекување во каналите или работа далеку од ефикасниот регион.	Користете контрола на брзината каде што е соодветно, запечатете ги протекувањата на каналот и изберете вентилатор што поблиску одговара на потребниот проток на воздух и притисок.
„Вибрациите ги оштетуваат лежиштата или каналите“.	Нерамнотежа од натрупаност, монтажна резонанца, неусогласеност или несоодветна вкочанетост на основата.	Подобрете ја основата/структурата, обезбедете соодветно балансирање, додајте изолација и одржувајте го работното коло чисто во нечисти струи на воздух.
„Корозијата се појави пребрзо“.	Несогласување на материјалот за влажност/хемија, несоодветен слој или проблеми со управувањето со кондензатот.	Изберете го вистинскиот материјал/облога, управувајте со дренажата/кондензацијата и јасно дефинирајте го составот и температурата на гасот.

- ДЕЛ 3 -

Список за проверка за избор за купувачи

Ако купувате аНапред заоблен центрифугален вентилатор, ќе заштедите време и ќе го намалите ризикот третирајќи го изборот како кратка инженерска листа за проверка. Ова не бара напредно моделирање - само јасност.

Список за проверка на купувачот (пријателски за копирање/залепување):

Целен проток на воздух:потребниот волуменски проток (и дозволениот опсег, а не само еден број).
Статички притисок:очекуваниот вкупен отпор на системот на работното место.
Воздушни услови:температура, влажност, полнење прашина, магла со масло или корозивни компоненти.
Граници за инсталација:отпечаток, ориентација на влезот, насока на излезот, пристап за одржување.
Граници за бучава:каде што седи вентилаторот (во близина на луѓе, во близина на ѕидови, на покрив, внатрешна опрема).
Контролен метод:постојана брзина, контрола на брзината или амортизери - и секој потребен работен опсег.
Ограничувања на моќност:напон/фреквенција, очекувања за ефикасност на моторот и барања за заштита.
Цели за доверливост:работниот циклус, очекуваното време на работа на ден и пристапот до услугата.

- ДЕЛ 4 -

Основи на големината: проток на воздух, притисок и зошто „доволно затворање“ не успева

Еве ја непријатната вистина: „Ни треба вентилатор со голем проток на воздух“ не е спецификација. Вентилаторот не работи против вашата желба - тој работи против отпорот на вашиот систем. Тој отпор се менува кога се вчитуваат филтрите, кога се движат амортизерите, кога каналите акумулираат прашина или кога линијата додава друга гранка.

За да ги намалите изненадувањата, дефинирајте aдежурен пункт(проток на воздух + статички притисок) и aбезбеден оперативен прозорец(минимум и максимум). Ако вашата вистинска работна точка се оддалечи премногу од местото каде што вентилаторот најдобро функционира, може да добиете бучава, потрошена енергија или преоптоварување.

Практичен совет за големина:1)Побарајте перформанси на дежурното место и блиските точки (не само линијата „најдобар случај“).2)Потврдете дека моторот има маргина за вашиот максимален очекуван проток на воздух.3)Не ги игнорирајте условите за влез/излез - лошите транзиции може да се однесуваат како „скриени загуби на притисок“ што го крадат протокот на воздух.

Ако вашиот тим собира барања за купување, напишете ги вашите спецификации вака: „Потребен ни е Х проток на воздух при Y статички притисок, при што протокот на воздух може да се прилагоди во дефиниран опсег додека остануваме под дефинираната граница на струјата. Таа единствена реченица спречува многу скапи преработки.

- ДЕЛ 5 -

Контрола на шум што работи во реални инсталации

Бучавата ретко се решава со еден магичен додаток. Обично тоа е комбинација од аеродинамичен шум (воздушни турбуленции) и механички шум (вибрации). Добрата вест: и двете се податливи ако ги планирате рано.

Аеродинамични редуктори на бучава:

Одржувајте го доводот што е можно помазен: избегнувајте тесни колена веднаш на влезот и намалете ги наглите промени на површината.
Работете во близина на предвидената работна точка: екстремната работа надвор од дизајнот често ја зголемува турбуленцијата.
Користете соодветни брзини на каналот: туркањето премногу воздух низ недоволно големите канали може да биде гласно дури и со „тивок“ вентилатор.

Механички намалувачи на бучава:

Додадете изолација од вибрации (влошки или пружини) и користете флексибилни конектори на приклучоците на каналите.
Обезбедете цврста монтажа и правилно порамнување - особено за поставките со ремен.
Планирајте го пристапот за чистење: акумулацијата на работното коло може да создаде нерамнотежа што со текот на времето станува извор на бучава.

Ако имате строги акустични барања, наведете го контекстот на мерење (растојание, околина и работна точка). Во спротивно, може да завршите со споредување на броеви кои биле измерени под сосема различни услови.

- ДЕЛ 6 -

Планирање на сигурност и одржување

Најбрзиот начин да се „изгубат“ перформансите е да се третира вентилаторот како компонента за поставување и заборавање во валканиот проток на воздух. Доверливоста се подобрува кога планирате едноставни рутини за проверка и избирате конфигурација што одговара на вашата околина.

Одржувањето е полесно кога дизајнирате за него:вклучуваат инспекциски пристап, овозможуваат простор за отстранување на работното коло, и чувајте ги критичните делови достапни без да ја демонтирате половина од каналот.

Ставка за одржување	Што да барате	Типичен ритам (прилагодете се на вашиот процес)
Чистота на работното коло	Насобрана прашина/маст, нерамни наслаги, траги од триење	Месечно во нечист воздух; квартално во чист HVAC воздух
Лежишта и подмачкување	Зголемување на температурата, ненормален звук, состојба на маснотии	Квартални проверки; следете ги упатствата на добавувачот на лежиштето
Погонски систем (ако е управуван со ремен)	Носење на ременот, напнатост, усогласување на макара	Месечна брза проверка; замени врз основа на абење
Прицврстувачи и монтажа	Олабавување, пукнатини на основата, резонантни знаци	Квартално, или по првиот месец по инсталацијата
Електрична заштита	Настани со прекумерна струја, ненормални стартови, контрола на стабилноста	Месечен преглед за линии со континуирано работење

- ДЕЛ 7 -

Што да му испратите на вашиот добавувач за да го добиете вистинскиот вентилатор

Повеќето одложувања на проектот се случуваат затоа што добавувачот нема доволно информации за да избере безбеден оперативен опсег и соодветна градба. Ако испратите јасен „краток од обожавателите“, подоцна ќе добиете подобри препораки и помалку нарачки за промена.

Еве практичен пакет со информации што можете да го испратите до кој било добавувач (и да - ова функционира без разлика дали купувате една единица или серија):

Точка на должност:проток на воздух и статички притисок, плус мин/макс работен прозорец.
Детали за протокот на воздух:температурен опсег, влажност, тип/големина на честички, лепливи или мрсни загадувачи, проблеми со корозија.
Инсталација:Ориентацијата на влезот/излезот, големини на поврзување, достапни директни патишта и дали просторот е ограничен.
Контроли:константна брзина наспроти контрола на брзината, секое потребно однесување на одговор (стабилен притисок, постојан проток на воздух, итн.).
Очекувања за бучава:типот на просторот (канцеларија во непосредна близина, покрив, работилница) и какви било ограничувања на локацијата.
Моќност:напон, фреквенција, барања за заштита на локацијата и сите претпочитани стандарди за мотори.
Потреби за усогласеност:какви било посебни барања за вашиот објект (на пр. висока температура, специјални премази или размислувања за опасната област).

Ако работите соHebei Ketong Environmental Protection Equipment Co., Ltd., можете да го користите истиот пакет погоре за да ги забрзате дискусиите за избор. Добар добавувач ќе ја потврди вашата работна точка, ќе ги означи ризиците од преоптоварување и ќе препорача практични прилагодувања на инсталацијата - не само да испраќа генеричка страница од каталог.

— ЧПП —

Најчесто поставувани прашања

П: Кога центрифугалниот вентилатор со заоблен нанапред е подобар избор од другите типови вентилатори?

О: Често е добро прилагодено кога ви треба висок проток на воздух во компактен простор, а статичкиот притисок на вашиот систем е низок до среден, како што се многу HVAC и општи поставки за вентилација. Ако ви треба постојано висок притисок или се справувате со тешка абразивна прашина, ќе сакате да прегледате алтернативи или да наведете детали за заштитниот дизајн.

П: Зошто некои инсталации гледаат преоптоварување на моторот по пуштањето во работа?

О: Преоптоварување обично се случува кога реалниот проток на воздух е поголем од очекуваното (помал отпор на системот од претпоставениот), или кога работните услови се менуваат (различен распоред на канали, поставки на амортизерите или филтри). Спречете го тоа со назначување безбедносен работен прозорец и потврдување на маргината на моторот на максималниот очекуван проток на воздух.

П: Кој е најбрзиот начин да се намали бучавата без повторно да се изгради целиот систем?

О: Започнете со основите: подобрете ги премините на влезот/излезот, додајте флексибилни конектори и осигурајте се дека изолацијата од вибрации е правилно инсталирана. Потоа потврдете дека работите во близина на предвидената работна точка. Ако вентилаторот е принуден да биде далеку од дизајнот, додатоците за намалување на шумот може само малку да помогнат.

П: Дали контролата на брзината може да помогне во намалувањето на оперативните трошоци?

О: Во многу системи со променлива побарувачка, да - затоа што можете да го усогласите протокот на воздух со реалните потреби наместо да пригушувате со амортизери. Клучот е да се дефинира контролиран опсег и да се обезбеди вентилаторот и моторот да останат стабилни и заштитени низ тој опсег.

П: Кои информации се најважни за точен цитат?

О: Вашата работна точка (проток на воздух + статички притисок), температура на воздухот и загадувачи, ориентација на инсталација/ограничувања на просторот, и вашиот метод на контрола. Ако некое од нив е нејасно, цитатот може да биде „технички исправен“, но ризичен во реалното работење.

П: Како да спречам намалување на протокот на воздух со текот на времето?

О: План за полнење на филтерот и засипување на работното коло. Изградете пристап за проверка/чистење, чувајте ги каналите затворени, и поставете ритам за одржување што одговара на тоа колку е валкан вашиот проток на воздух. Во многу случаи, едноставната рутина за чистење брзо ги враќа перформансите.

- ЗАКЛУЧОК -

Заклучок и следен чекор

A Напред заоблен центрифугален вентилаторможе да биде паметно, компактно решение за вентилација со голем проток на воздух - ако ја големината до вистинската работна точка, заштитете од преоптоварување и планирајте бучава и одржување во деталите за инсталацијата. Најдобрите набавки доаѓаат од јасни оперативни барања, не од погодување врз основа на „слични проекти“.

Ако сакате побрз, почист процес на селекција, испратете го вашето работно место и климатските услови и побарајте препорачан оперативен прозорец, водење на маргината на моторот и белешки за инсталација. Кога ќе бидете подготвени да се префрлите од „можеби“ на навивач што настапува на терен,контактирајте со нас и споделете ги деталите за вашиот проект - ние ќе ви помогнеме да го намалите брзо и самоуверено.
