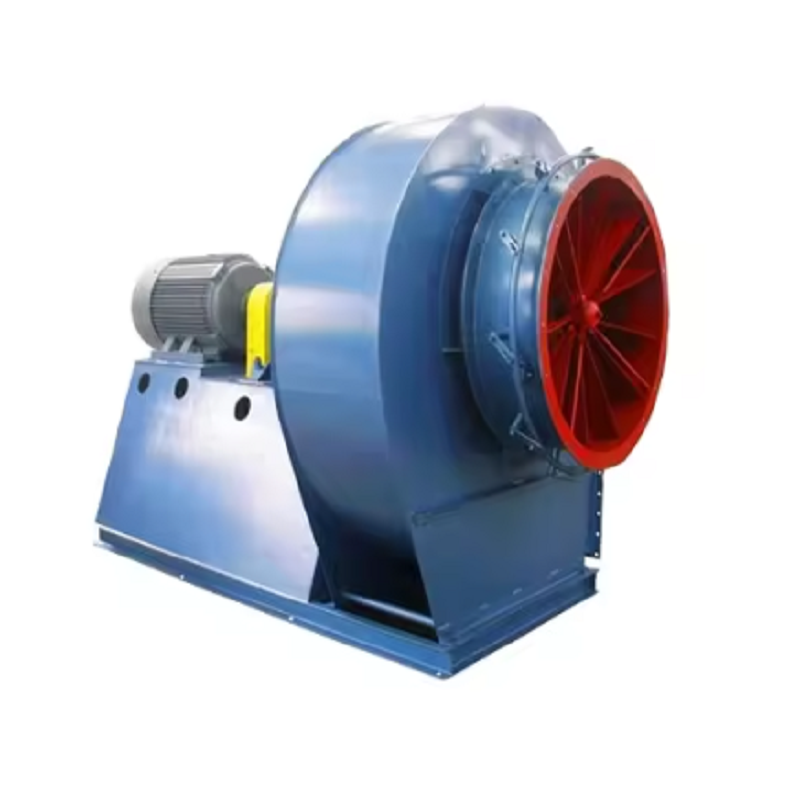

Приспособените центрифугални вентилатори добиваат популарност за специјализирани индустриски системи за ракување со воздух

Индустриската вентилација ретко е апликација која одговара на сите. Вентилаторот што добро функционира во општ систем за вентилација можеби не е соодветен за процес кој се справува со абразивна прашина, корозивни гасови, воздух со висока температура или континуирано менување на условите на притисок. Ова е причината зошто приспособените решенија за центрифугални вентилатори привлекуваат внимание во специјализираните индустриски системи за ракување со воздух. Наместо да изберат стандарден модел и да се обидуваат да го приспособат системот околу него, инженерите можат да го конфигурираат вентилаторот според вистинскиот проток на воздух, притисок, температура, материјал и работни услови.

Зошто стандардниот избор на вентилатори не е секогаш доволен

Во практичните проекти, потребниот проток на воздух е само еден дел од процесот на селекција. Еден процес може да бара 30.000 m³/h воздух при 3.000 Pa статички притисок, на пример, додека транспортираниот гас може да достигне 180°C и да содржи ситна прашина. Изборот на центрифугален вентилатор само врз основа на протокот на воздух може да резултира со недоволен притисок, прекумерна потрошувачка на енергија или предвремено абење на работното коло.

Подобар пристап е да се утврди целосната работна точка пред да се избере опремата. Инженерите треба да го одредат протокот на воздух, статичкиот притисок, температурата на гасот, густината на гасот, концентрацијата на прашина, корозивноста, работните часови и висината на инсталацијата. Овие параметри го одредуваат дизајнот на работното коло, моќноста на моторот, конструкцијата на куќиштето, распоредот на вратилото, конфигурацијата на лежиштето и изборот на материјалот.

Дизајнот на работното коло треба да одговара на процесот

Работното коло е една од најважните компоненти на Центрифугалниот вентилатор, особено во апликации кои вклучуваат прашина или честички. Честопати се избираат заоблени ножеви каде енергетската ефикасност и стабилното работење се приоритети, додека радијалните или тешките дизајни на сечилата можат да бидат посоодветни за воздух натоварен со материјали.

На пример, размислете за систем за собирање прашина кој ракува со приближно 25.000 m³/h при 2.500 Pa. Ако воздухот содржи абразивни честички, лесното стандардно работно коло може да доживее брза ерозија на сечилото. Прилагодениот дизајн може да користи подебели сечила, армирана конструкција или материјали отпорни на абење во области со голем удар. Целта не е едноставно да се направи работното коло посилно; геометријата на сечилото сепак мора да одржува прифатлива аеродинамичка ефикасност.

Изборот на материјал може да го одреди работниот век

Изборот на материјал станува критичен кога центрифугалниот вентилатор се справува со корозивни гасови или воздух со висока температура. Јаглеродниот челик може да биде доволен за обична вентилација, но апликациите што вклучуваат хемиски пареи, влага или агресивни гасови може да бараат нерѓосувачки челик или специјализирани премази.

За апликации на високи температури, инженерите исто така треба да земат предвид повеќе од материјалот на обвивката. Проширувањето на вратилото, температурата на лежиштето, распоредот на заптивањето, конфигурацијата на спојката и локацијата на моторот може да влијаат на доверливоста. Во една типична апликација за издувни гасови од печката, преместувањето на моторот подалеку од протокот на врелиот гас и користењето на соодветен распоред за ладење на вратилото може значително да го намали преносот на топлина на лежиштата.

Студија на случај: Подобрување на системот за вадење прашина

Производствена фабрика работеше со систем за вадење прашина каде што постоечкиот вентилатор често доживуваше вибрации и опаѓање на протокот на воздух. Оригиналната единица беше избрана според барањата за номинален проток на воздух, но вистинскиот процес содржеше повеќе абразивна прашина отколку што првично се очекуваше.

Инспекцијата покажа дека акумулацијата на прашина и нерамномерното абење го промениле балансот на работното коло. Наместо едноставно да го замени моторот, инженерскиот тим ја прегледа целата работна состојба. Центрифугалниот вентилатор за замена беше дизајниран со посоодветна конфигурација на работното коло, засилени области за абење, подобрен пристап за чистење и мотор со големина на вистинскиот отпор на системот.

По инсталацијата, фабриката забележа постабилен проток на воздух и значително намалени вибрации. Што е уште поважно, интервалите за одржување станаа полесни за предвидување бидејќи вентилаторот беше дизајниран околу вистинските услови за полнење прашина наместо теоретска работна точка на чист воздух.

Загубата на притисокот треба да се пресмета пред конечниот избор

Една вообичаена грешка во проектите на вентилаторот е изборот на опрема според протокот на воздух, додека се потценува отпорот на системот. Центрифугалниот вентилатор мора да ја надмине вкупната загуба на притисок генерирана од канали, колена, филтри, амортизери, разменувачи на топлина, циклони, чистачи и други компоненти.

Практичната пресметка треба да вклучува и статички и динамички загуби. Ако системот бара 20.000 m³/h и пресметаниот отпор е 2.800 Pa, изборот на вентилатор со 20.000 m³/h и 2.000 Pa нема да го реши проблемот. Вентилаторот може да работи подалеку од предвидената точка, што ќе резултира со недоволен проток на воздух или нестабилна работа.

За проектите за доградба, инженерите треба да го мерат вистинскиот диференцијален притисок секогаш кога е можно, наместо целосно да се потпираат на старите документи за дизајн. Мерењата на теренот може да откријат затнати филтри, недоволно големи канали, делумно затворени амортизери или други скриени извори на отпор.

Прилагодувањето може да ја намали и потрошувачката на енергија

Приспособувањето не мора да значи поскап вентилатор со помали оперативни трошоци. Правилното аеродинамично усогласување всушност може да ја намали потрошувачката на енергија на центрифугалниот вентилатор во текот на неговиот работен век.

Да претпоставиме дека индустрискиот вентилатор работи 8.000 часа годишно и бара 75 kW во неговата нормална работна точка. Дури и 5 kW намалување на просечната потрошувачка на енергија претставува приближно 40.000 kWh годишна заштеда на електрична енергија. По цена на електрична енергија од 0,10 долари за kWh, тоа е еднакво на околу 4.000 долари годишно.

Ова е причината зошто ефикасноста на вентилаторот треба да се оценува со користење на целиот работен циклус, а не само со куповната цена. Малку поскапиот вентилатор може да обезбеди побрзо враќање на инвестицијата ако работи поблиску до својата најдобра точка на ефикасност и избегнува непотребно создавање притисок.

Треба да се земе предвид операцијата со променлива брзина

Многу индустриски процеси не работат со постојана потреба од проток на воздух. Во овие случаи, погонот со променлива фреквенција може да му дозволи на Центрифугалниот вентилатор да ја прилагоди брзината според реалните потреби на процесот.

На пример, ако системот за вентилација бара целосен проток на воздух само за време на максимално производство, постојаното работење на вентилаторот со максимална брзина троши енергија. Намалувањето на брзината на вентилаторот за време на периоди со помала побарувачка може да обезбеди значителни заштеди бидејќи моќноста на вентилаторот се менува приближно со коцката на ротациона брзина при споредливи услови.

Сепак, контролата со променлива брзина не треба да се додава слепо. Стратегијата на вентилаторот, моторот, погонот, лежиштата и системската контрола треба да се проценат заедно. Опсегот на работа, исто така, мора да остане во рамките на препорачаниот плик за перформанси од производителот.

Бучавата и вибрациите се дел од дизајнот

Бучавата е уште еден фактор што понекогаш се игнорира сè до инсталацијата. Прилагодениот центрифугален вентилатор може да вклучи мерки како што се оптимизирана геометрија на сечилото, соодветна брзина на ротација, флексибилни врски, изолација на вибрации и акустична обработка.

Вибрациите треба да се решат и на изворот. За време на пуштањето во работа, техничарите треба да го проверат усогласувањето на вратилото, рамнотежата на работното коло, состојбата на лежиштето, вкочанетоста на основата и усогласувањето на спојката. Ако вибрациите се мерат на куќиштето на вентилаторот, корисно е да се споредат отчитувањата со различни брзини наместо да се претпостави дека замената на лежиштата ќе го реши проблемот.

Пристапот за одржување треба да биде однапред дизајниран

Вентилатор кој работи добро, но е тежок за одржување може да стане скап со текот на времето. За индустриски апликации, приспособените дизајни на центрифугални вентилатори може да вклучуваат инспекциски врати, одводни точки, заменливи плочи за абење, пристап до маснотии, поделени куќишта и други карактеристики врз основа на барањата за одржување.

За апликации за справување со прашина, лесен пристап до работното коло е особено вреден. Техничарите треба да бидат способни да го проверат натрупаноста и абењето без целосно да го демонтираат уредот. Ова го намалува времето на одржување и ја прави инспекцијата заснована на услови попрактична.

Што треба да обезбедат инженерите кога нарачуваат прилагоден вентилатор

За да се избегнат непотребни редизајнирања, клиентите треба да дадат што е можно повеќе оперативни информации пред да побараат понуда. Во најмала рака, техничката спецификација треба да содржи:

Потребен проток на воздух, по можност во m³/h, m³/s или CFM

Статички притисок или вкупен притисок

Температура на гасот

Густина на гас кога значително се разликува од стандардниот воздух

Концентрација на прашина и карактеристики на честички

Состав на корозивен гас, доколку е применливо

Потребно работно време

Инсталациона надморска височина

Барања за напојување и мотор

Внатрешна или надворешна инсталација

Насока на ротација и ориентација на празнење

Ограничувања на просторот

Барања за бучава

Применливи стандарди или барања за сертификација

Со овие параметри, производителот може да ја избере соодветната конфигурација на центрифугалниот вентилатор наместо да се потпира на претпоставки.

Приспособувањето треба да реши специфичен инженерски проблем

Целта на прилагодувањето не е додавање на непотребни функции. Добар приспособен центрифугален вентилатор треба да одговори на јасно дефинираните работни барања: повисок притисок, абразивни материјали, корозивни гасови, покачена температура, ограничен простор за инсталација, помала потрошувачка на енергија, полесно одржување или подобрена доверливост.

Пред финализирање на дизајнот, инженерите треба да ја споредат предложената крива на вентилаторот со вистинската крива на системот и да ја потврдат моќноста на моторот, работната точка, ефикасноста и безбедносната маржа. За критичните апликации, тестирањето на фабричките перформанси и тестирањето на вибрации може да обезбедат дополнителна доверба пред пратката.

Како што индустриските процеси стануваат се поспецијализирани, приспособеното инженерство на вентилатори ќе продолжи да игра важна улога во управувањето со воздухот. Најефективниот пристап е да се започне со условите на процесот, да се пресметаат реалните системски барања и потоа да се конфигурира Центрифугалниот вентилатор околу тие барања. Овој метод може да бара повеќе инженерска работа на почетокот, но може да спречи вообичаени проблеми како што се недоволен проток на воздух, прекумерна потрошувачка на енергија, предвремено абење и постојано одржување подоцна во текот на животот на опремата.
